不懂就问：猫头型，“喜羊羊”型，酒杯型……电力铁塔有多少副面孔？

有人问：

为什么我看到的铁塔造型各不相同

这里面的玄机是什么

今天我们就来唠唠这个话题

先来几个爱“摆”造型的~

羊角型塔

别看是只“羊”

能量超乎想象~

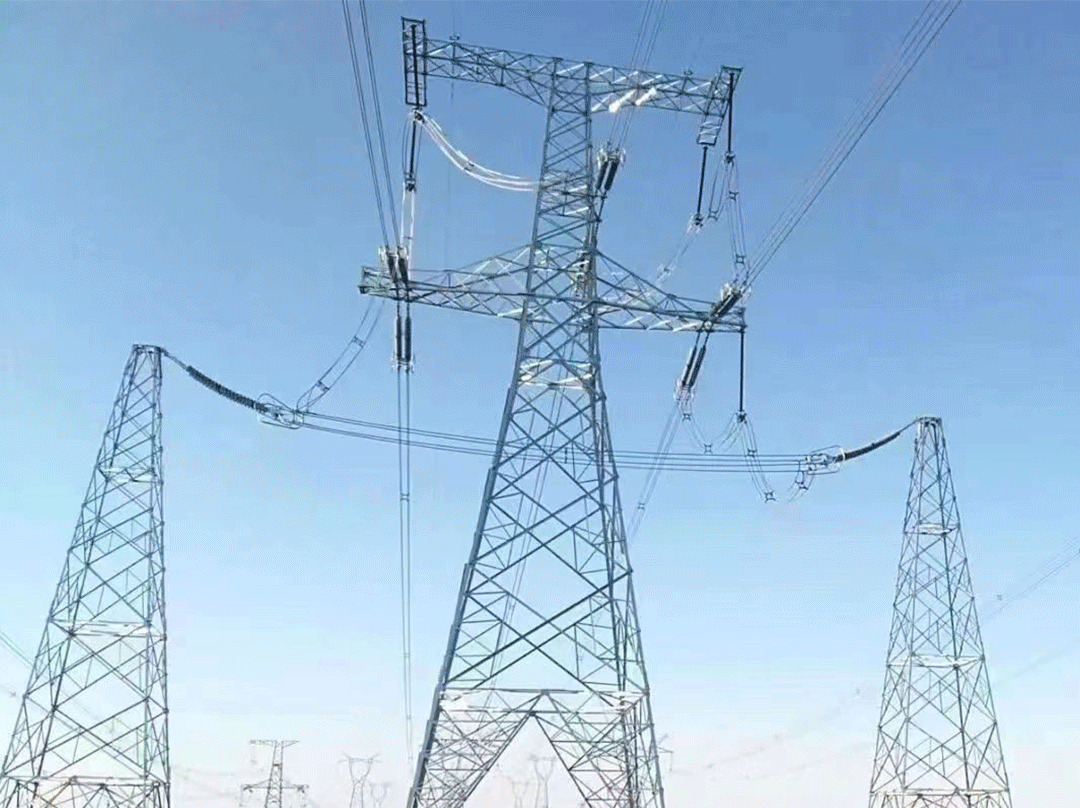

“羊角型塔”：塔头呈羊角状

三相导线排列在一个水平面

较为常见

多用于耐张塔

其设计受导线截面

地形、气象条件限制

若各工程设计条件相当

可以通用

必要时可“私人订制”哦~

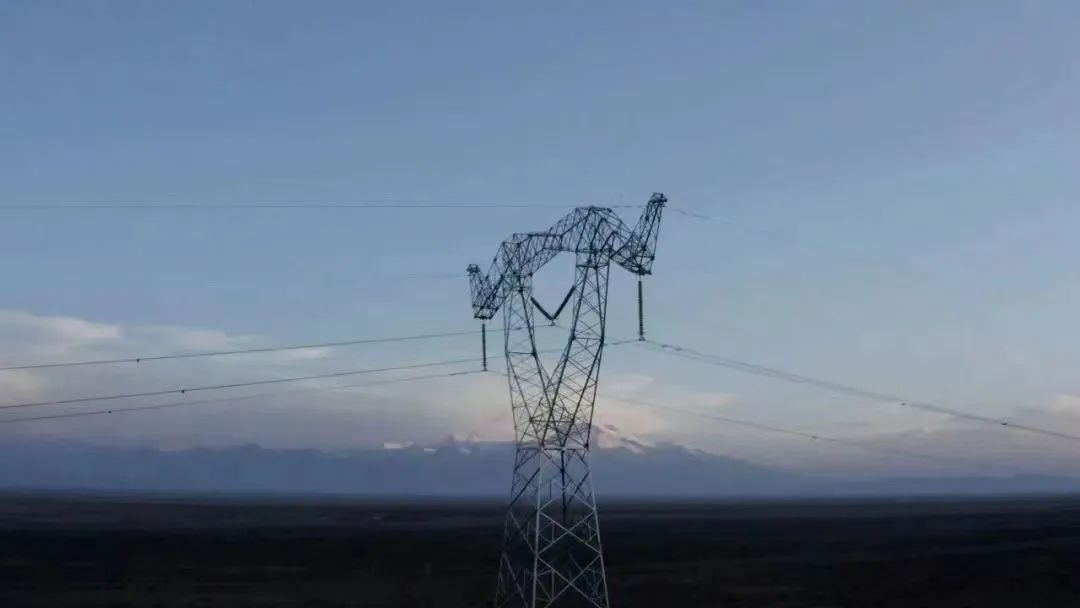

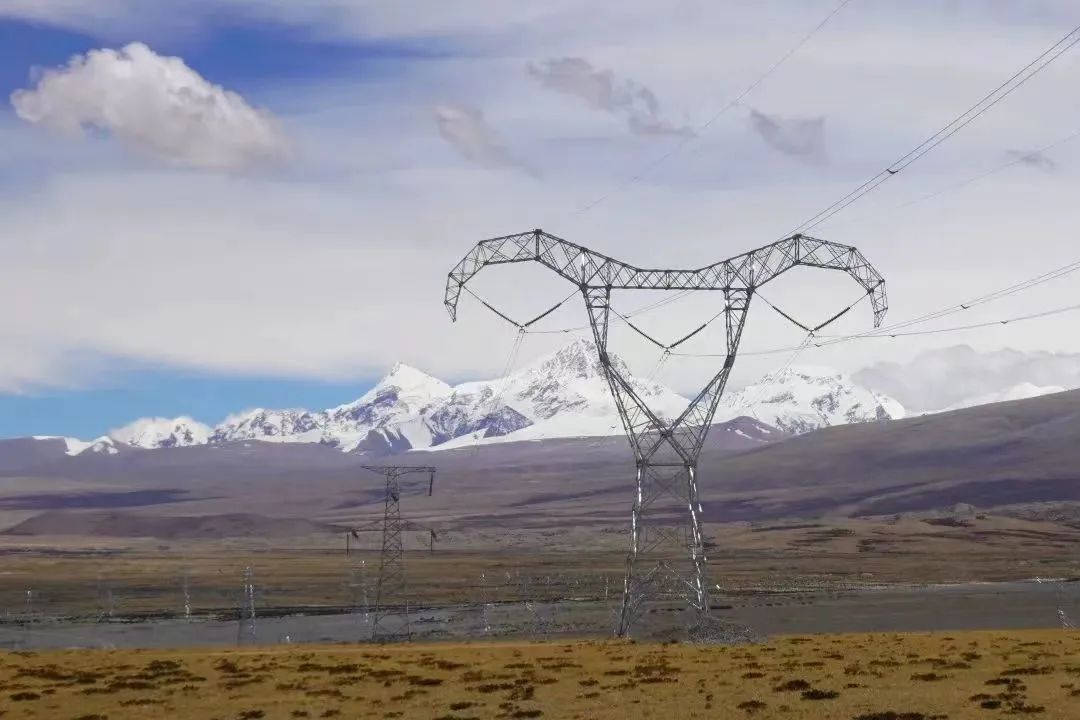

比如下面的阿里联网工程

【延伸阅读】

阿里联网工程是迄今为止世界海拔最高、运距最远、最具建设挑战性的500千伏输变电工程。输电线路途经藏文化的“世界中心”冈仁波齐峰、“藏地神湖”玛旁雍错和珠峰景观区，为使钢筋铁塔与当地自然景观自然交融，工程师们设计了“景观输电塔”，设计灵感来源于岗巴羊和白绒山羊哦！

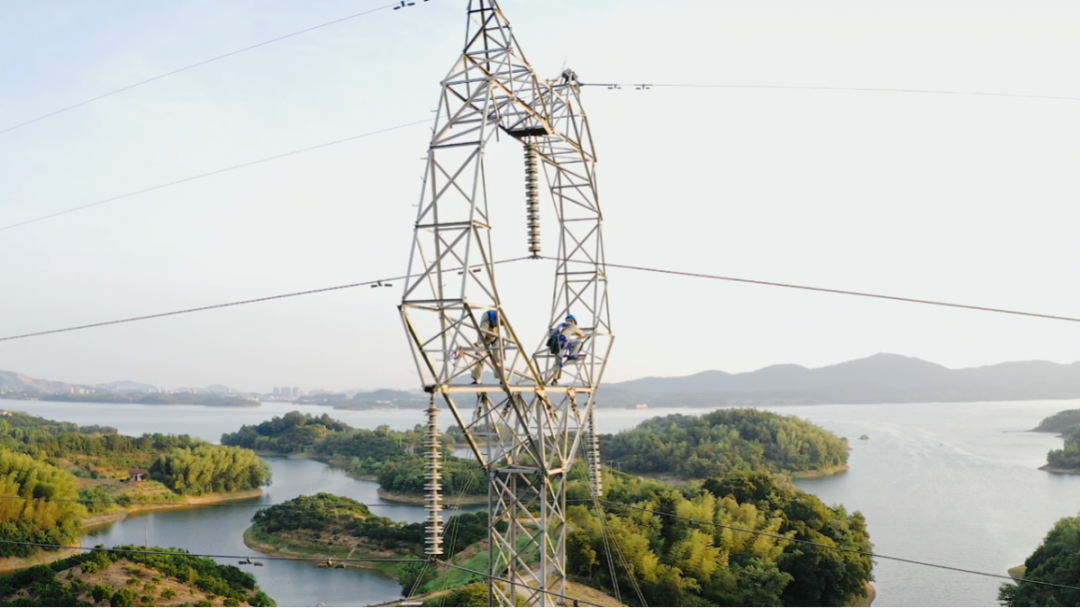

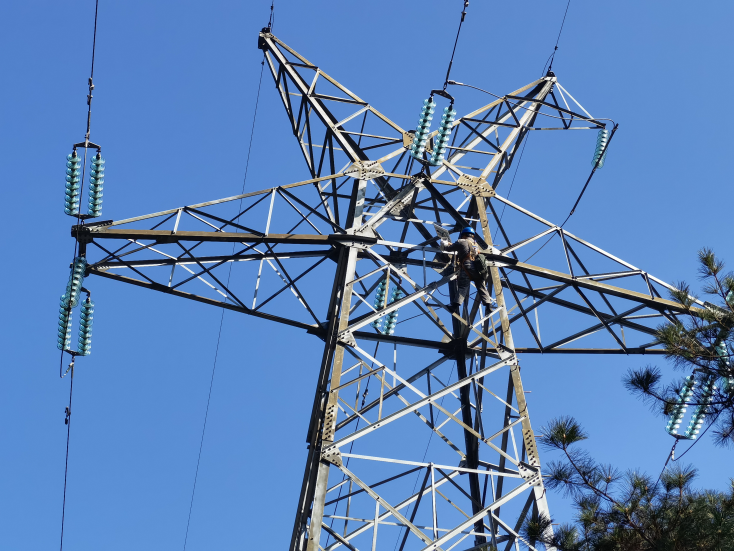

猫头型塔

刚走一只“羊”

又来一只“喵”~

是不是超眼熟

说不定刚刚你就路过一座“喵”

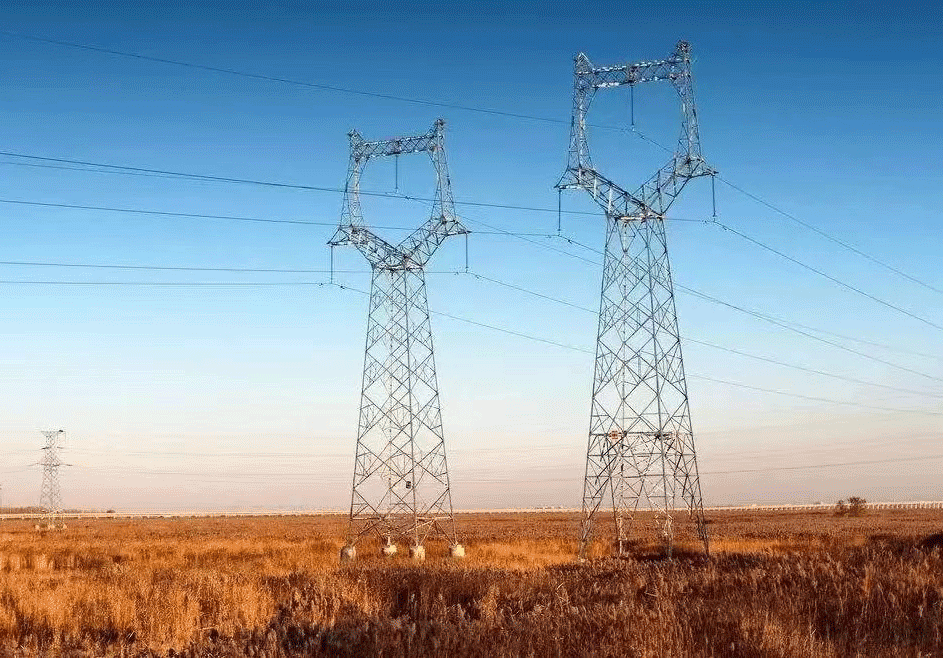

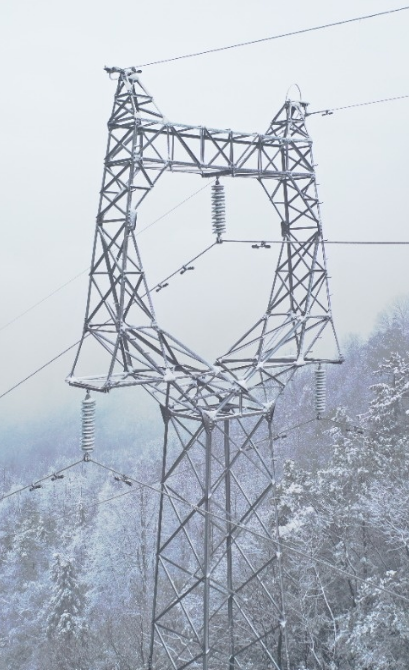

猫头型塔：形如猫头

塔上架两根避雷线

导线呈等腰三角形布置

是110千伏及以上电压等级

输电线路常用塔型

节省线路走廊

酒杯型塔

“摇晃的红酒杯......”

NO,NO,NO

TA们可不是举得起的酒杯

且并非红酒杯形状

看~

是不是有穿越千年内味儿了！

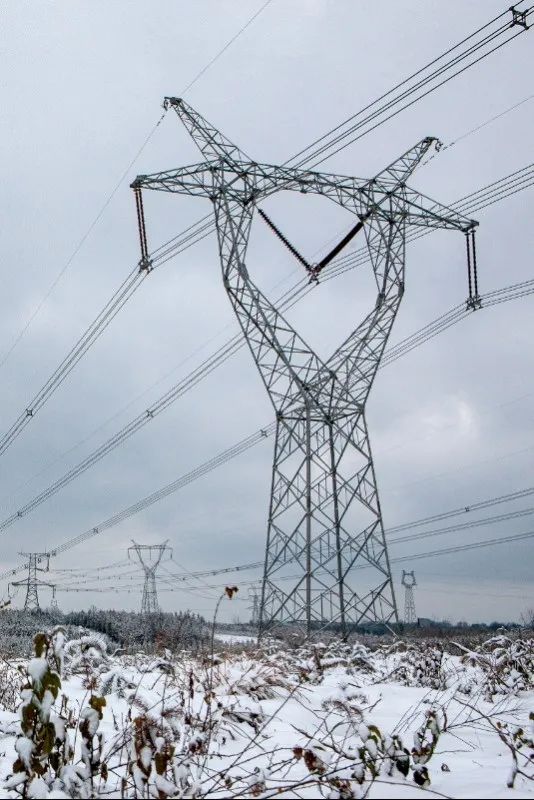

酒杯型塔：形如酒杯

塔上架两根避雷线

导线排列在一个水平面

常用于110千伏及以上电压等级输电线路

适用于重冰区或多雷区

考考你

以下哪幅图片是猫头型塔呢？

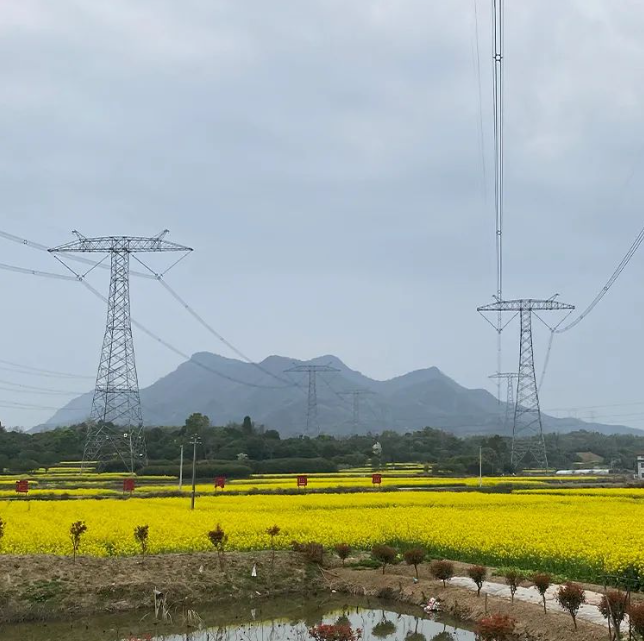

干字型塔

干字型塔：形如“干”

导线呈等腰三角形布置

受力情况清晰直接

经济技术指标较好

是特高压直流输电线路常用塔型

主要用作耐张塔及转角塔

【延伸阅读】

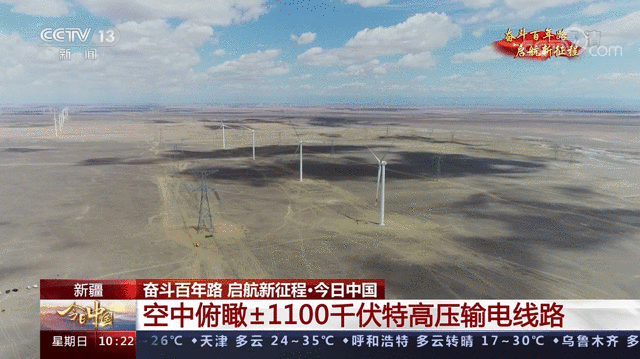

特高压是指±800千伏及以上的直流电和1000千伏及以上交流电的电压等级。如何区分直流、交流，请看上期《不懂就问：凭肉眼，咋区分输电线路的电压等级》。±1100千伏特高压直流输电线路铁塔最高可达110米，相当于住宅楼30楼高度。

特高压输电能实现大功率的中、远距离输电，大大降低电能损耗，为我国居民用电提供强有力保障。

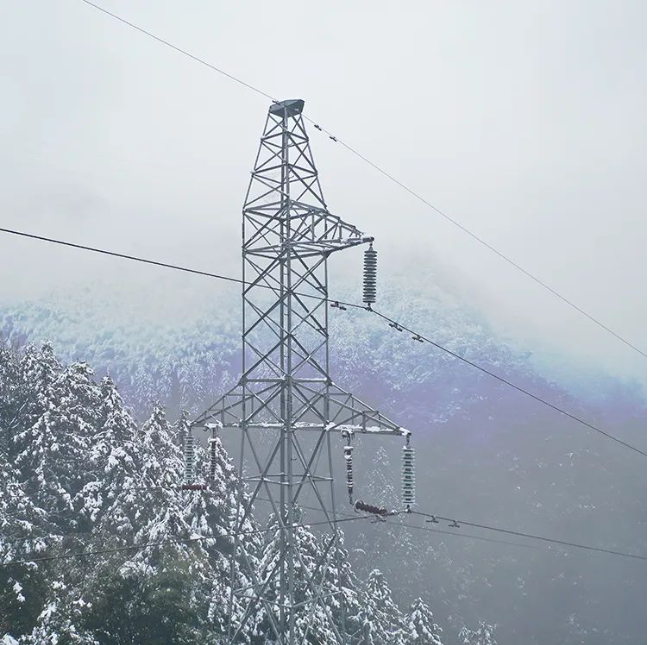

上字型塔

上字型塔：形如“上”

塔顶架单根或双根避雷线

导线呈不对称三角形

适用于轻雷及轻冰地区

且导线截面偏小的线路

介绍到这里

下面几个塔型大家可以猜出来了！

门型塔：形如“门”字

塔顶水平

多用作终端塔

结构简单

经济性好

适用性强

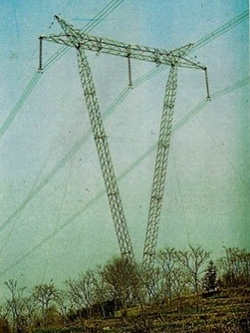

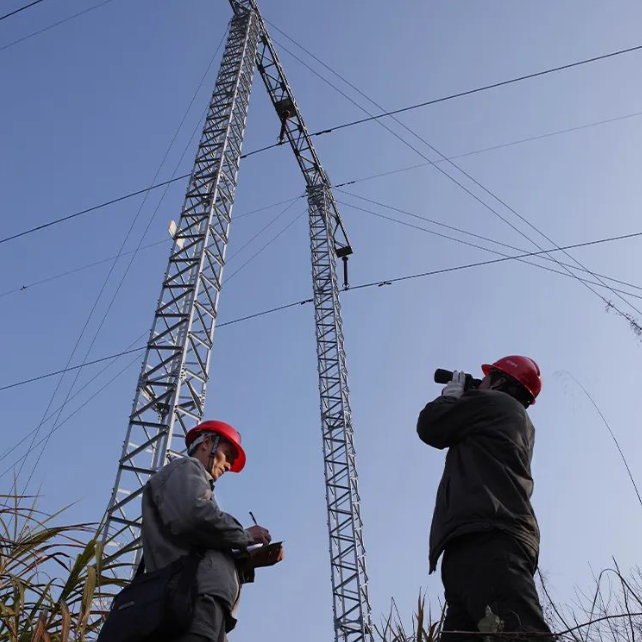

V字型塔：形如“V”

多用于220千伏及以上输电线路

塔顶架两根避雷线

导线水平排列

施工方便

耗钢量低于门型塔

但占地面积较大

不适用于河网及大面积耕地区

【延伸阅读】

我国首条500千伏输变电工程——平武工程（平顶山姚孟电厂至武昌变电站）于1981年建成，线路全长586公里，大量使用V字型塔。建成后，源源不断的电力输往湖北，武钢得以生产出大量优质钢材。

T字型塔：直流输电的主力杆塔

塔顶两个“角”

分别架设避雷线

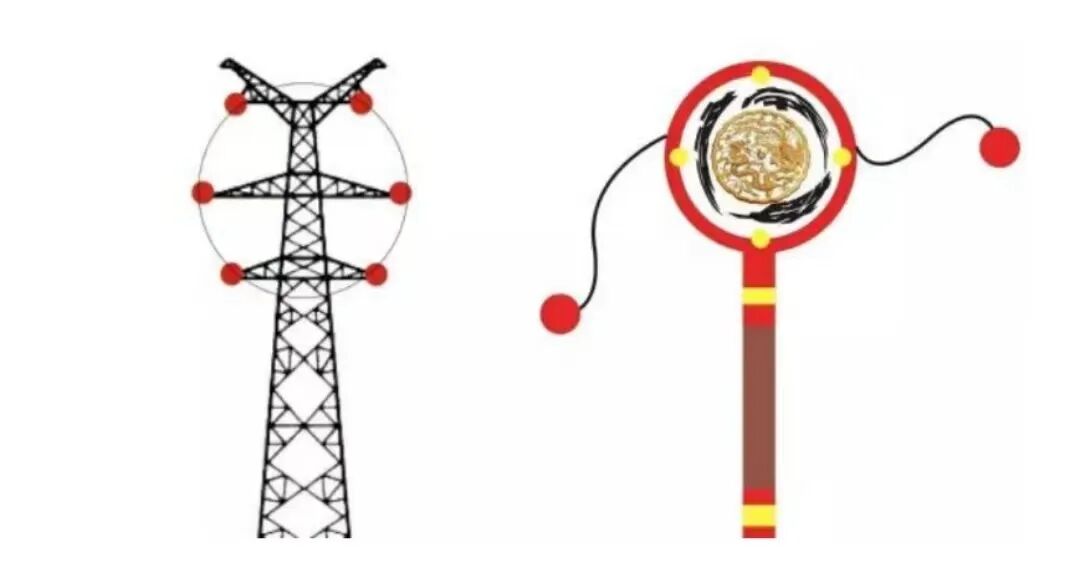

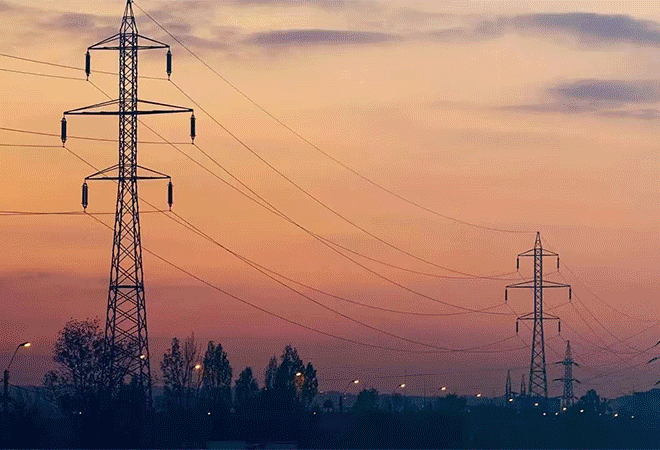

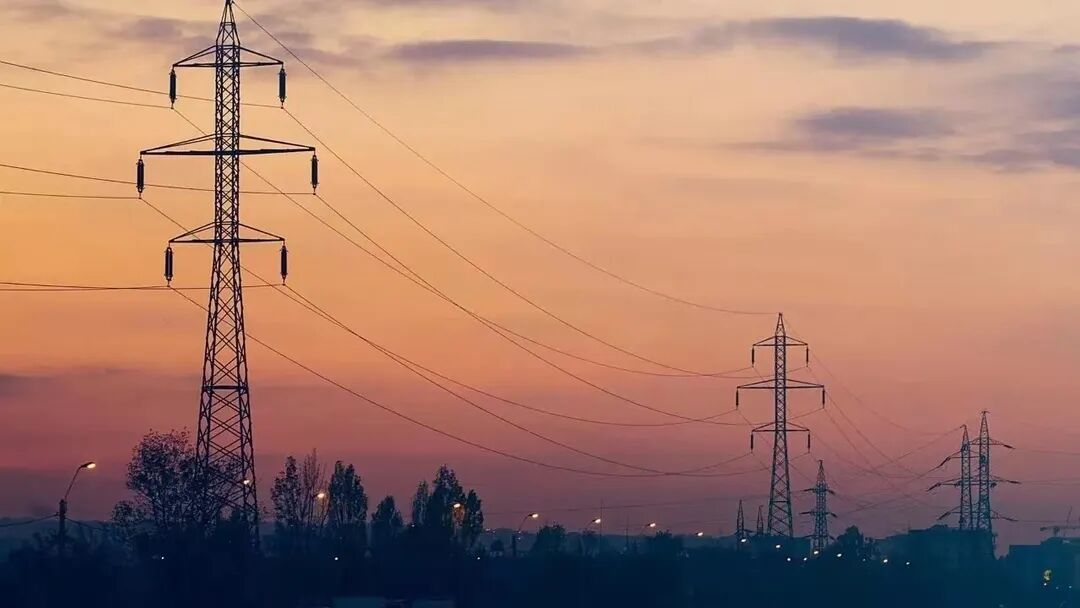

鼓型塔

鼓型塔：中相导线横担稍长于上、下横担

导线呈鼓型布置

适用于覆冰较重地区

稍长的中横担使所有导线适当错开

避免导线脱冰跳跃时

发生碰线闪络事故

常用作双回路铁塔

国外的TA子们

还有N多奇特造型

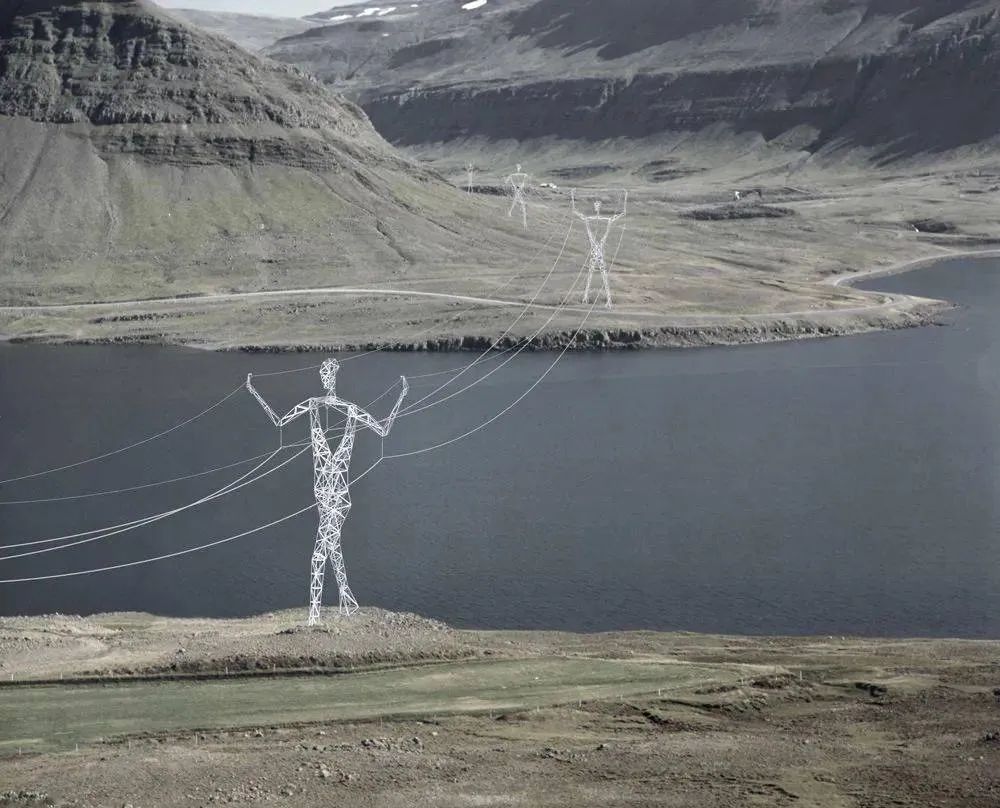

▲冰岛“巨人王国”系列

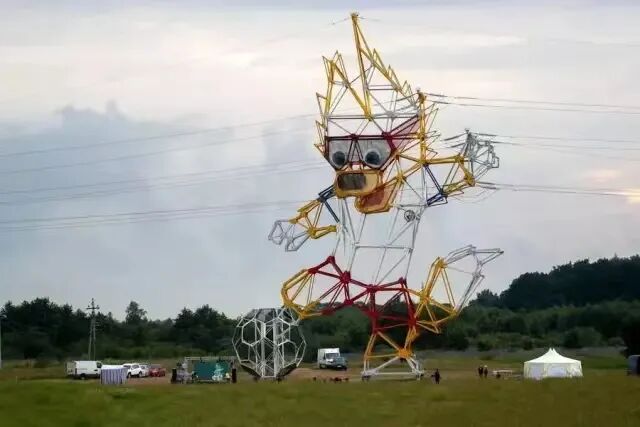

▲ 俄罗斯世界杯足球赛吉祥物，电力版扎比瓦卡

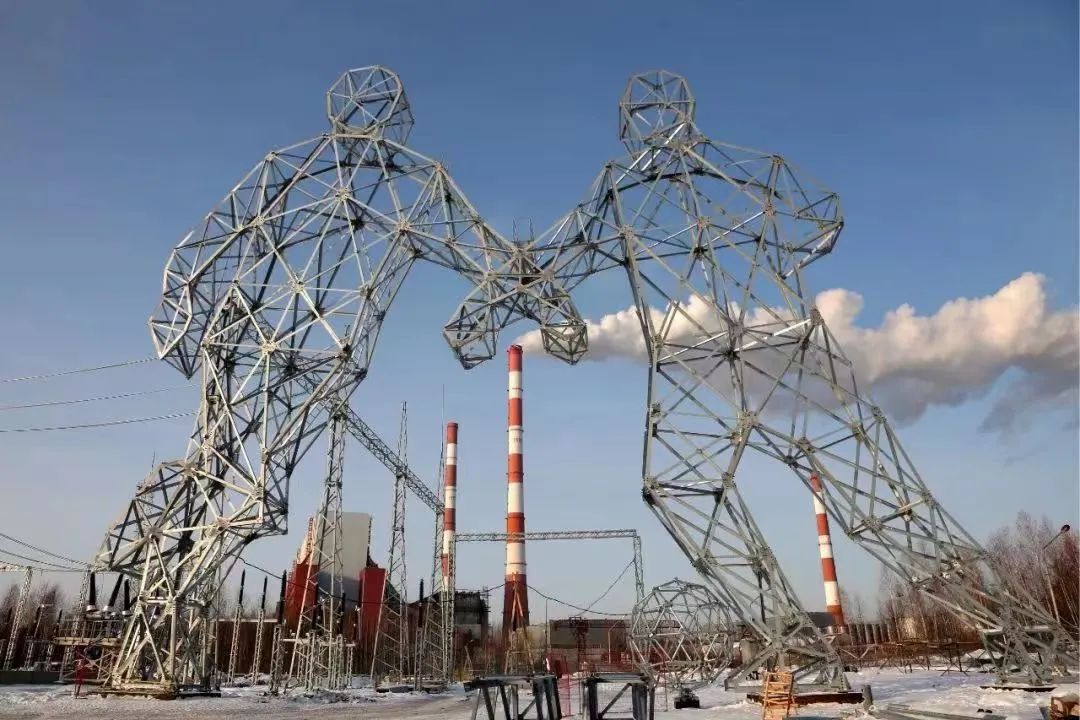

▲来自战斗民族——俄罗斯

电力铁塔变身“足球运动员”

"想进球？有我们在还是放弃这个幻想吧”

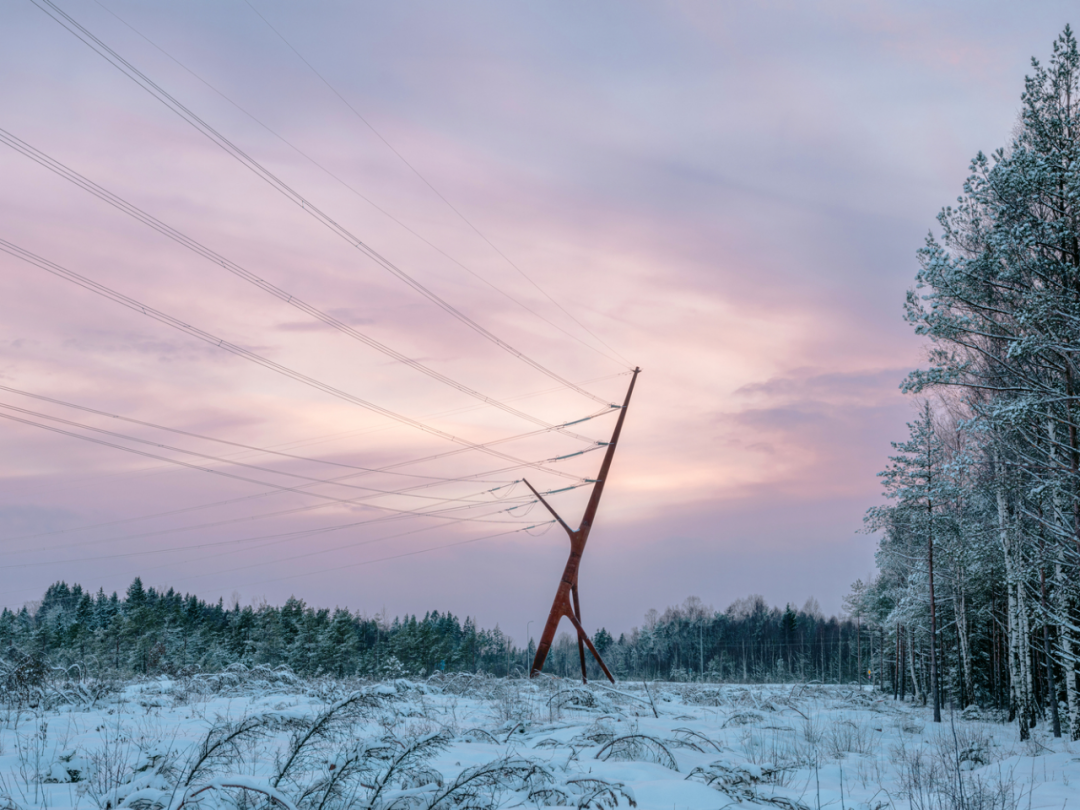

▲来自爱沙尼亚

世界第一个异形高压铁塔

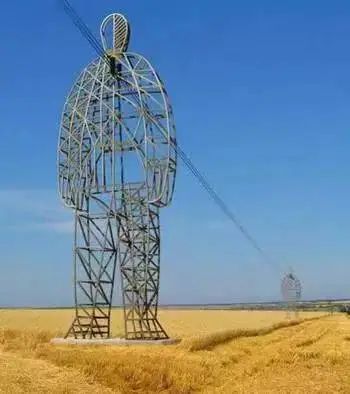

▲来自俄罗斯

“这片田野我来守护”

感觉外国铁塔设计师已经放飞自我了

（外国铁塔图片来源于网络

若有身在国外的网友

欢迎提供实拍的铁塔图片）

尽管国内外塔型各异

但主要部件相同

遵循的内在规则也相同：

在保证安全的情况下

兼顾经济性

科学合理的塔型设计

不仅降低成本

更能提升电能输送质量

（杆）塔分类方法多样

按用途分为直线型、耐张型、特殊型

按导线回路数

分为单回路、双回路、多回路

按结构型式分为

拉线型、自立式、自立式钢管

按使用材料分为

钢筋混凝土电杆

铁塔及钢管杆（塔）

还可以按电压等级来分类

不管TA们变换多少种马甲

都像钢铁巨人一般

稳稳矗立在高山上、大地上、江河边

为千家万户送去稳定的电能

这才是真正的铁汉

晓披霜露，夜沐星光

像TA脚下的电力工人一样

有坚韧的意志，不屈的脊梁

最后

插播一则重要信息

所有铁塔架设的都是

裸导线！

裸导线！！

裸导线！！！

千万别在铁塔下面或者附近

露营、放风筝、钓鱼

有触电危险

切记！切记！

也不要在铁塔下方取土

不要在铁塔下方施工

好好保护我们的铁塔

才能护航我们的用电哦
