华科大团队在《自然》发文：让红外感光材料直接在芯片上“长”出来

长江云新闻 2026-10-29 13:51:41

分享到：

把做好电路的芯片浸入常温水溶液，红外感光材料便在芯片表面直接“长”了出来。10月28日，华中科技大学光学与电子信息学院、武汉光电国家研究中心唐江教授团队在《自然》（Nature）在线发表论文《单片原位集成硫化铅红外成像器件》（Monolithically and In-situ Integrated PbS Infrared Imagers），用室温水溶液工艺让硫化铅感光层直接生长在读出电路上，制成640×512像素的短波红外成像芯片。

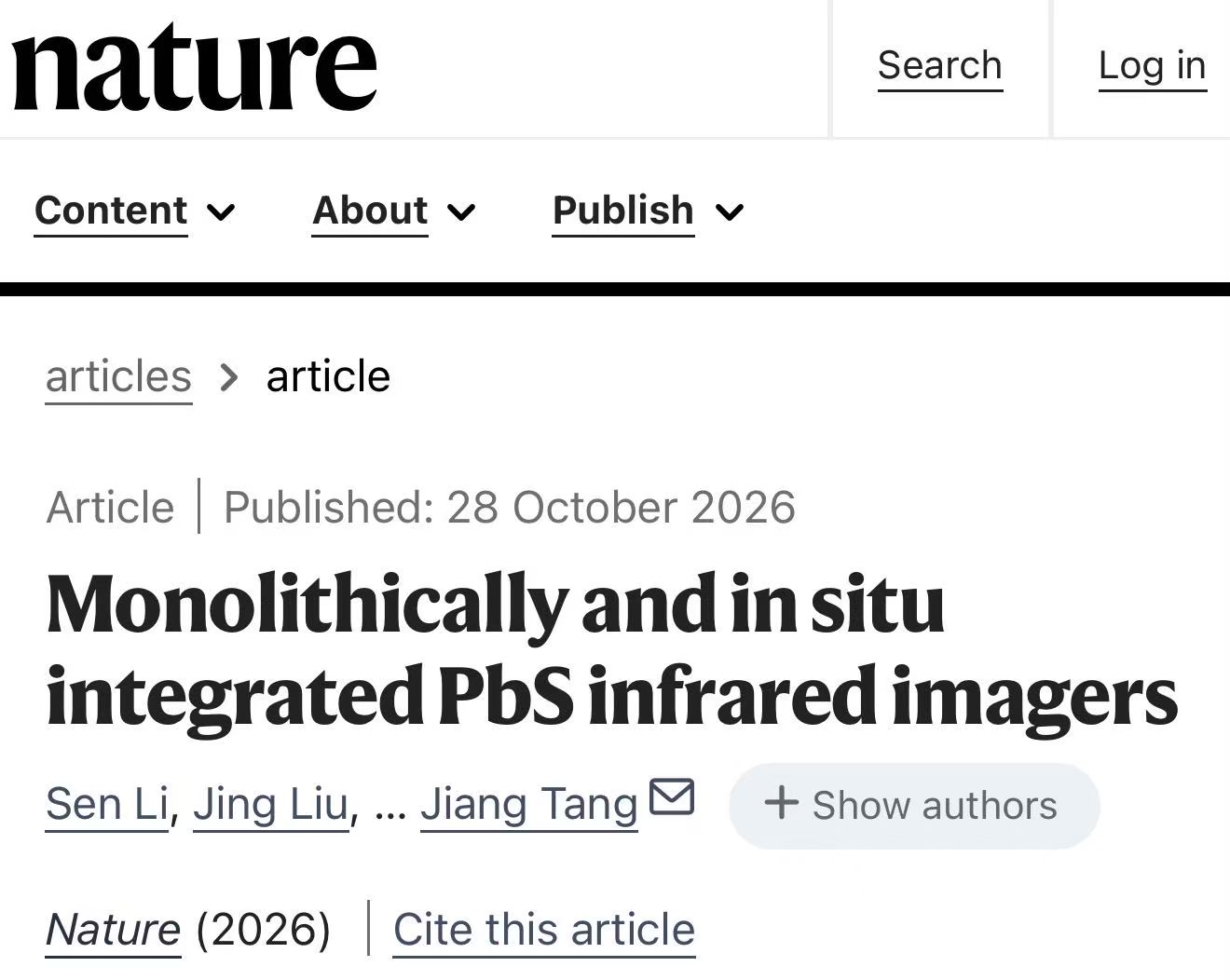

Nature论文发表页面

红外成像芯片由感光阵列和读出电路两部分组成。主流的高性能短波红外芯片需要先把两部分分别做好，再逐个像素精密对准、键合。像素越小，这一步越像在显微镜下“穿针引线”，工艺复杂，成本也高。

受贝壳在常温海水中长出有序晶层的启发，团队改造了一项已有百余年历史的化学水浴沉积技术，让硫化铅在电路表面直接结晶成膜，省去了读出电路和感光层先分别制备、再对准连接的环节。难点在于，芯片上有数十甚至数百万个像素，溶液稍有扰动，材料就可能长得参差不齐。研究人员精细调控溶液化学反应，并把温度波动控制在±0.005℃以内、同时抑制环境振动，得到了质量准单晶、掺杂浓度接近本征、整片均匀的硫化铅薄膜。

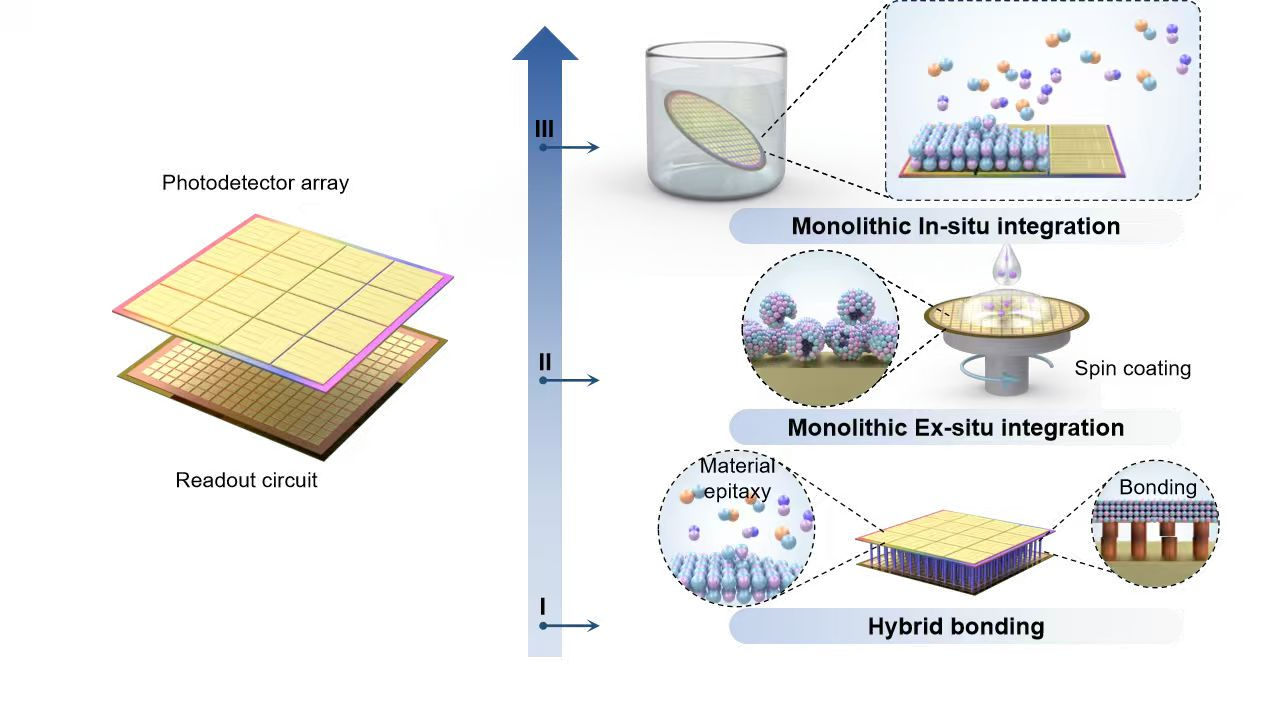

单片原位集成技术示意图

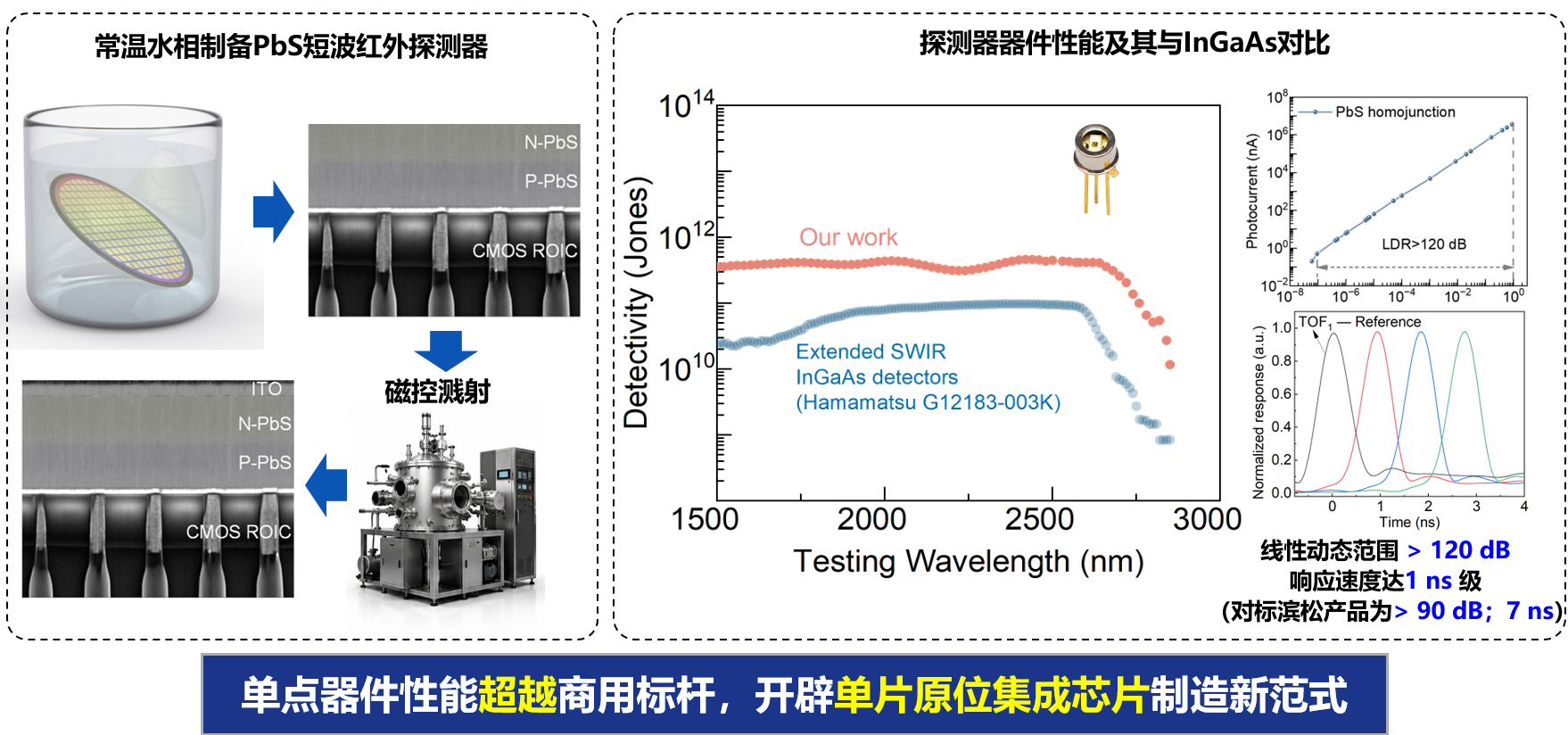

测试显示，团队研制的光电二极管在室温下对2.5微米红外光的比探测率（衡量捕捉微弱光信号能力的指标）达到同类器件最高水平，高于同波长的商用铟镓砷探测器；成像芯片各像素响应的均匀性与商用铟镓砷芯片相当，在不制冷、不补光的条件下，清晰拍下了热水、电烙铁等80℃至600℃高温物体的红外图像。该工艺还可用于柔性电路，制成可弯曲的成像阵列。
